Орнату нұсқаулығы

ERGOVENT диффузорларын диаметрі 100 мм, 125 мм, 150 mm немесе 160 мм кез келген стандартты ауа өткізгіш жүйеге оңай қосуға болады.

1. Егер болат құбырлар қолданылса, диффузорды тікелей құбырға немесе икемді қосылым арқылы қосуға болады.

2. Егер 75 мм икемді пластикалық ауа өткізгіш жүйесі қолданылса, диффузор стандартты ағын қорабы немесе арнайы ERGOVENT ағын қорабы арқылы қосылады.

3. Стандартты қосылым диаметрлері бар диффузорлар қол жетімді: 100 мм, 125 мм, 150 mm және 160 мм.

4. Дұрыс орнатуға қажетті өлшемдер.

ОРНАТУ ТӘСІЛДЕРІ

Мұнда біз диффузорды орнатудың барлық мүмкін нұсқаларын көрсетеміз.

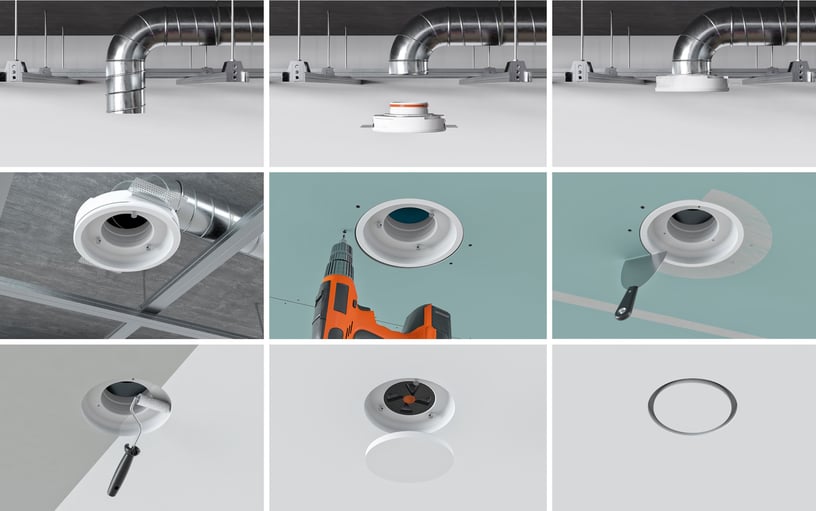

1-НҰСҚА
БОЛАТТАН ЖАСАЛҒАН АУА ӨТКІЗГІШКЕ ТІКЕЛЕЙ ҚОСУ

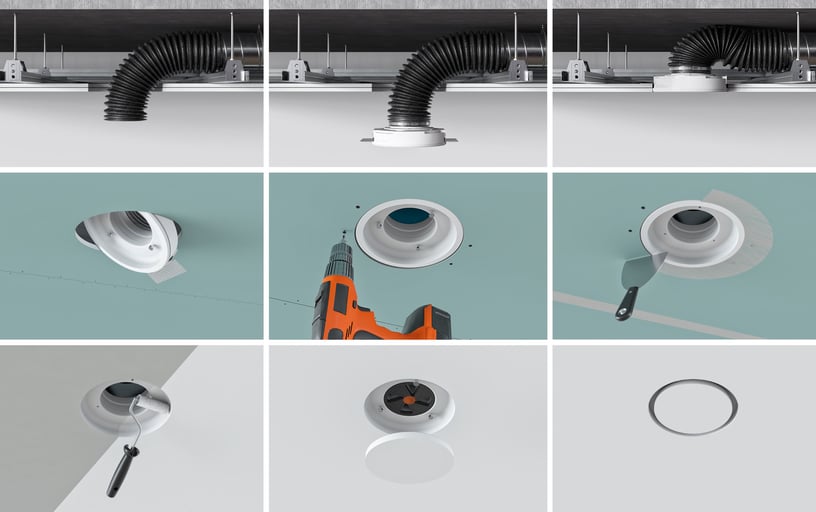

2-НҰСҚА
ИКЕМДІ ГОФРЛЕНГЕН ҚҰБЫР АРҚЫЛЫ ҚОСУ (Болаттан жасалған ауа өткізгіш жүйе)

Диффузорлар болат ауа өткізгіштерге икемді гофрленген ауа өткізгіштің көмегімен де жалғанады. Бұл өте қарапайым әдіс..

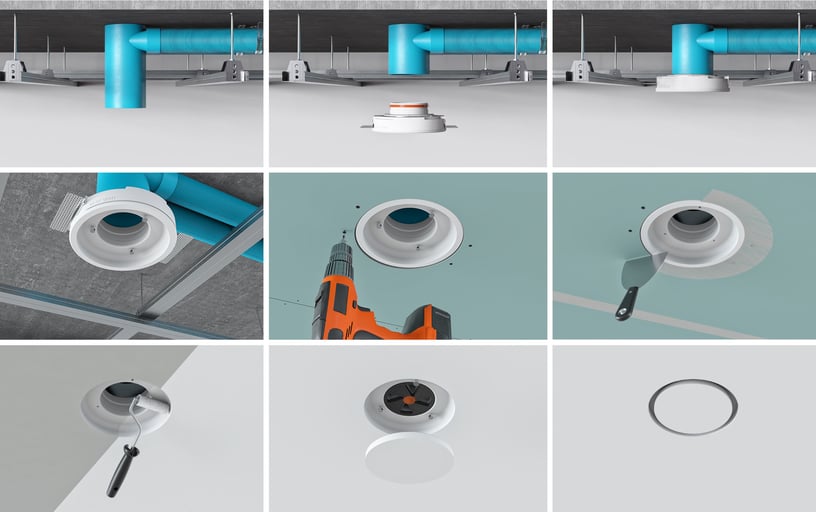

3-НҰСҚА
ГИПСОКАРТОНДЫ ОРНАТПАС БҰРЫН ДИФФУЗОР ҚОРАБЫ АРҚЫЛЫ ҚОСУ

Егер желдету жүйесінде икемді пластикалық ауа өткізгіштер қолданылса (диаметрі 75 мм), диффузорлар ағын қорабы арқылы қосылады.

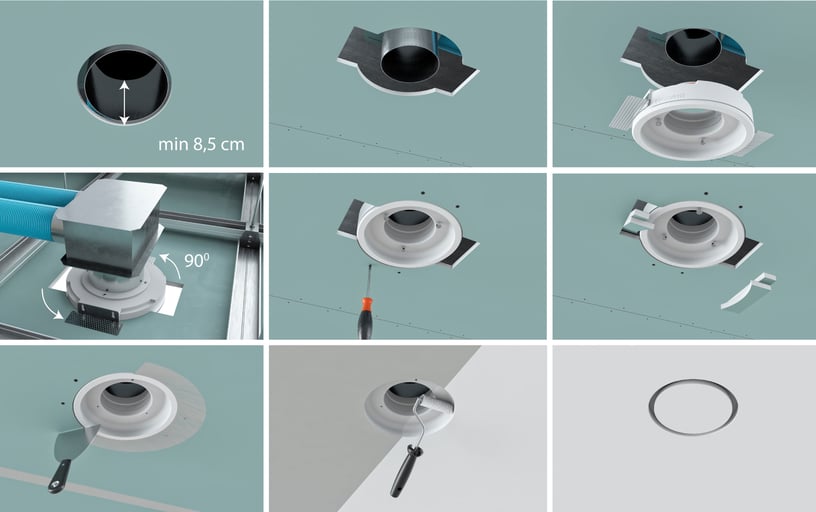

4-НҰСҚА
ГИПСОКАРТОНДЫ ОРНАТҚАННАН КЕЙІН ОРНАТУ

Егер төбеге гипсокартон орнатылған болса және желдеткіш арналар гипсокартон бетіне беттетілген болса, Ergovent диффузорын келесідей орнатыңыз:

Диффузордың қақпағы әрқашан төбеге беттетіліп орнатылуы керек. Ауа ағынын реттеу қажет болса, INNO полиуретанды клапанды пайдалануды ұсынамыз. Сіз икемді клапанды кез келген уақытта диффузорлық ауа өткізгіштердің қосылымына енгізе аласыз. Содан кейін ауа ағыны алынбалы сегменттердің санын өзгерту арқылы реттеледі.

АУА АҒЫНЫН РЕТТЕУ
