Руководство по установке диффузоров Ergovent на любую стандартную трубопроводную систему

Громкоговорители ERGOVENT легко подключаются к любой стандартной системе воздуховодов диаметром 100 мм, 125 мм, 150 мм или 160 мм.

При использовании спиральных трубок громкоговорители могут быть подключены непосредственно к ним или через гибкую трубку. В случае распределительной системы с пластиковыми гибкими воздуховодами диаметром 75 мм диффузор подключается с помощью стандартного пленума или специального пленума ERGOVENT. И

меются диффузоры со стандартными соединениями 100 мм, 125 мм, 150 мм и 160 мм.

СПОСОБЫ УСТАНОВКИ

Здесь мы покажем все возможные ситуации для подключения колонки.

ВАРИАНТ 1

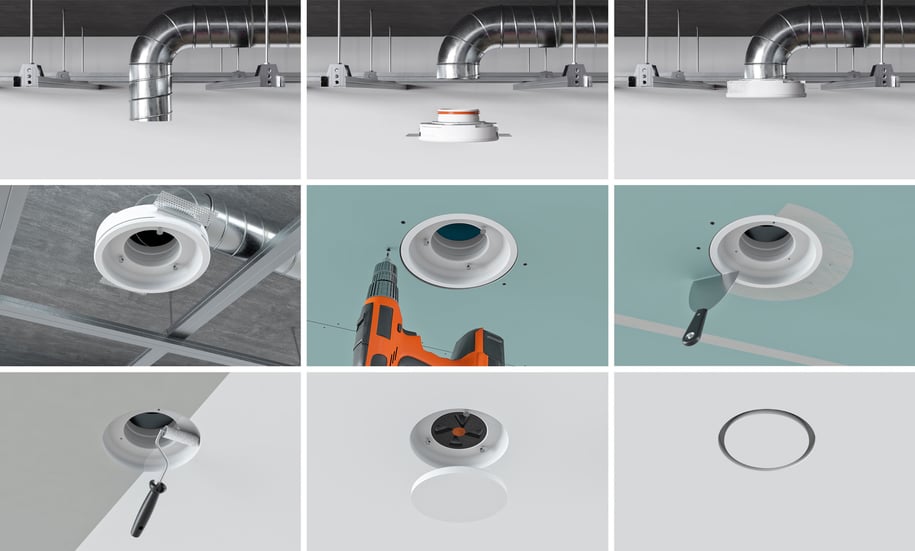

ПРЯМОЕ ПОДСОЕДИНЕНИЕ К СТАЛЬНОМУ ВОЗДУХОВОДУ

ВАРИАНТ 2

ПОДСОЕДИНЕНИЕ С ПОМОЩЬЮ ГИБКОЙ ГОФРИРОВАННОЙ трубы (система воздуховодов из стали).

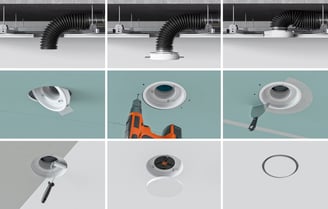

Диффузоры могут подсоединяться к стальным воздуховодам также с помощью гибкого гофрированного воздуховода. Это очень простой метод.

ВАРИАНТ 3

ПОДСОЕДИНЕНИЕ ЧЕРЕЗ КОРОБКУ ДИФФУЗОРА ПЕРЕД УСТАНОВКОЙ ГИПСОКАРТОНА

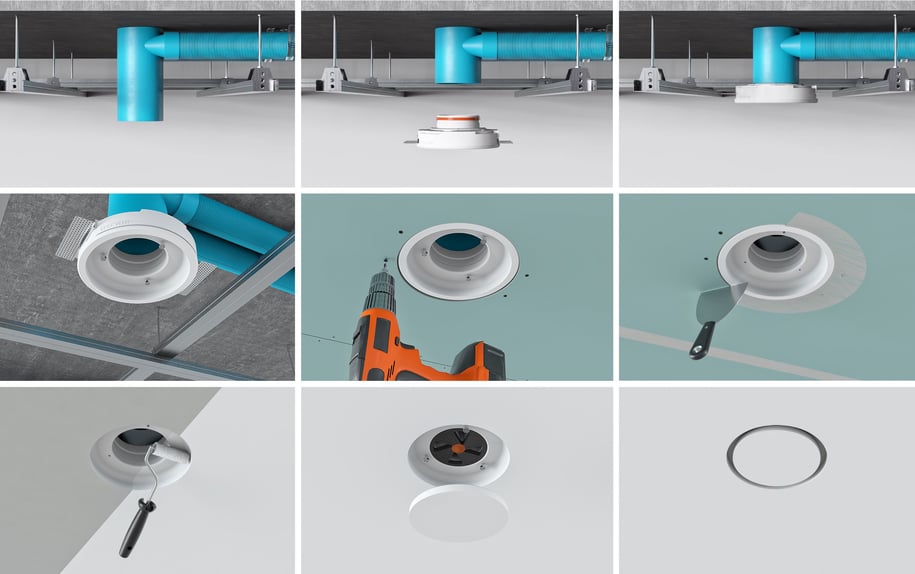

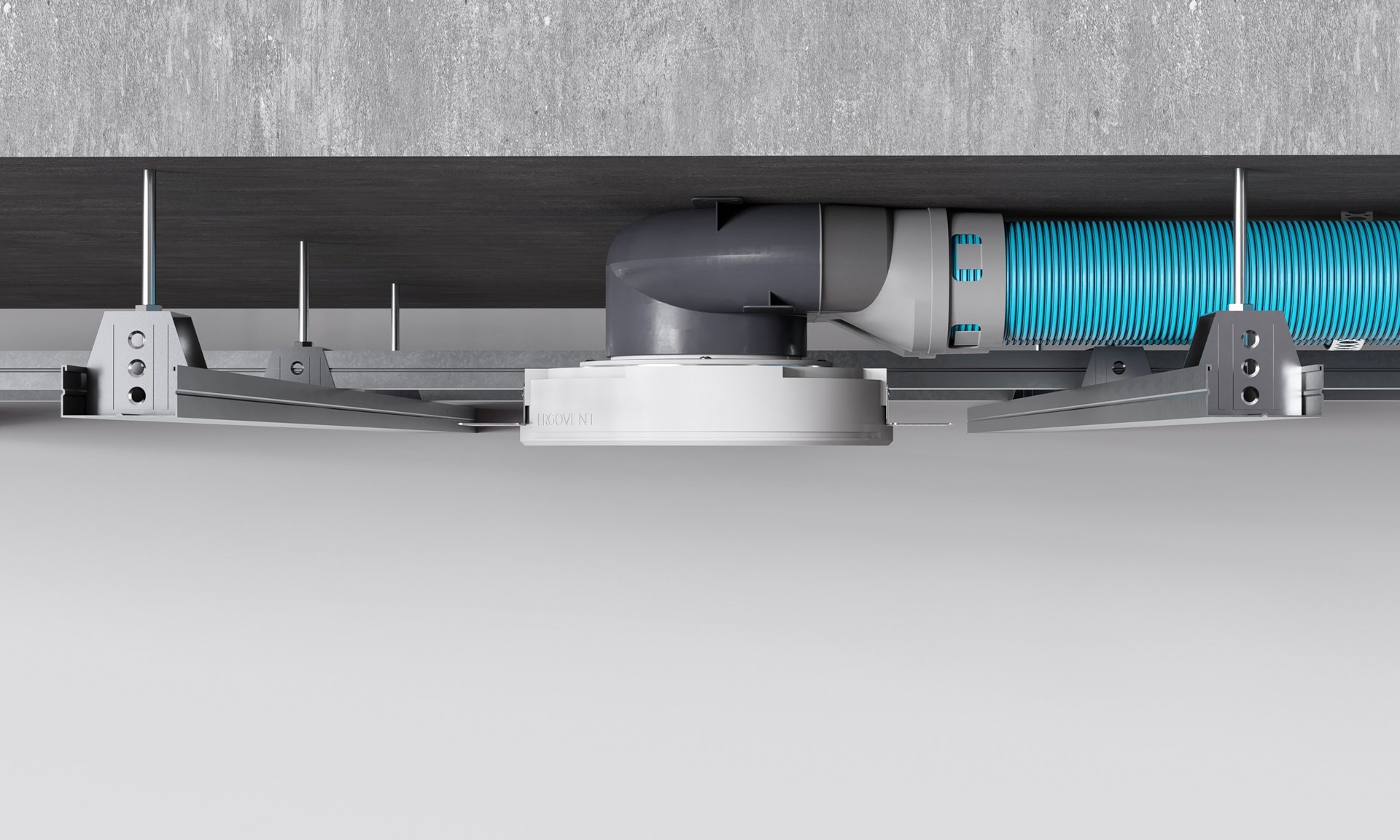

Если в системе вентиляции используются гибкие пластиковые воздуховоды (диаметром 75 мм), диффузоры соединяются через приточную коробку.

ВАРИАНТ 4

УСТАНОВКА ПОСЛЕ УСТАНОВКИ ГИПСОКАРТОНА

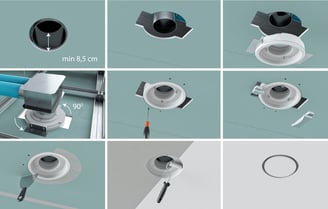

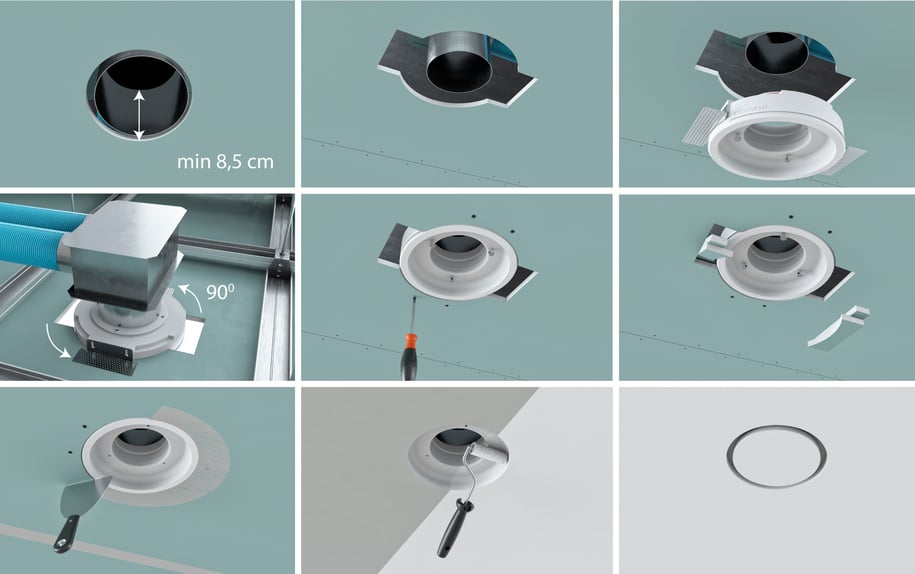

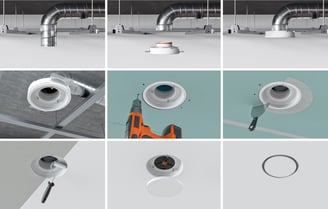

Если гипсокартон в потолке уже установлен, а вентиляционные каналы врезаны заподлицо с поверхностью гипсокартона, установите диффузор Ergovent следующим образом:

Подробная инструкция

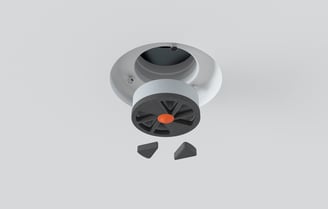

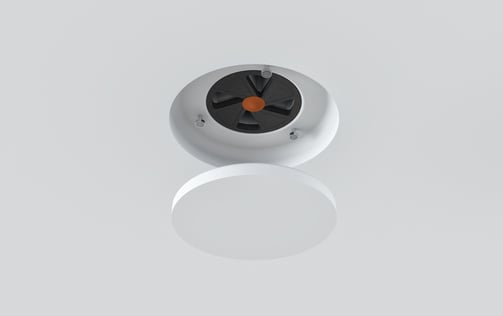

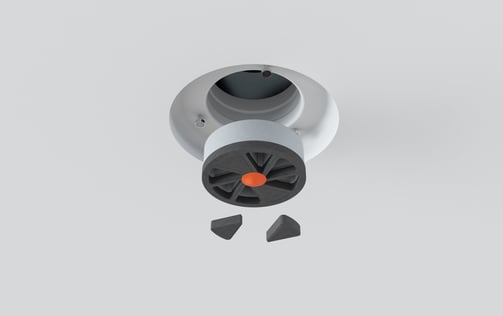

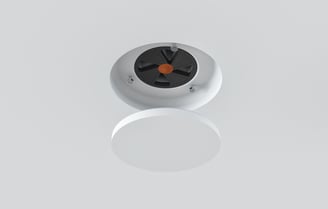

Крышка диффузора всегда должна быть установлена заподлицо с потолком. Если необходимо регулировать поток воздуха, мы рекомендуем использовать полиуретановый клапан INNO. Вы можете вставить гибкий клапан в соединение воздуховода диффузоров в любое время. Затем поток воздуха регулируется путем изменения количества съемных сегментов.
